Komínová tvárnice SCHIEDEL UNI FINAL 1216 1820 hnědá 1

Detailní popis produktu

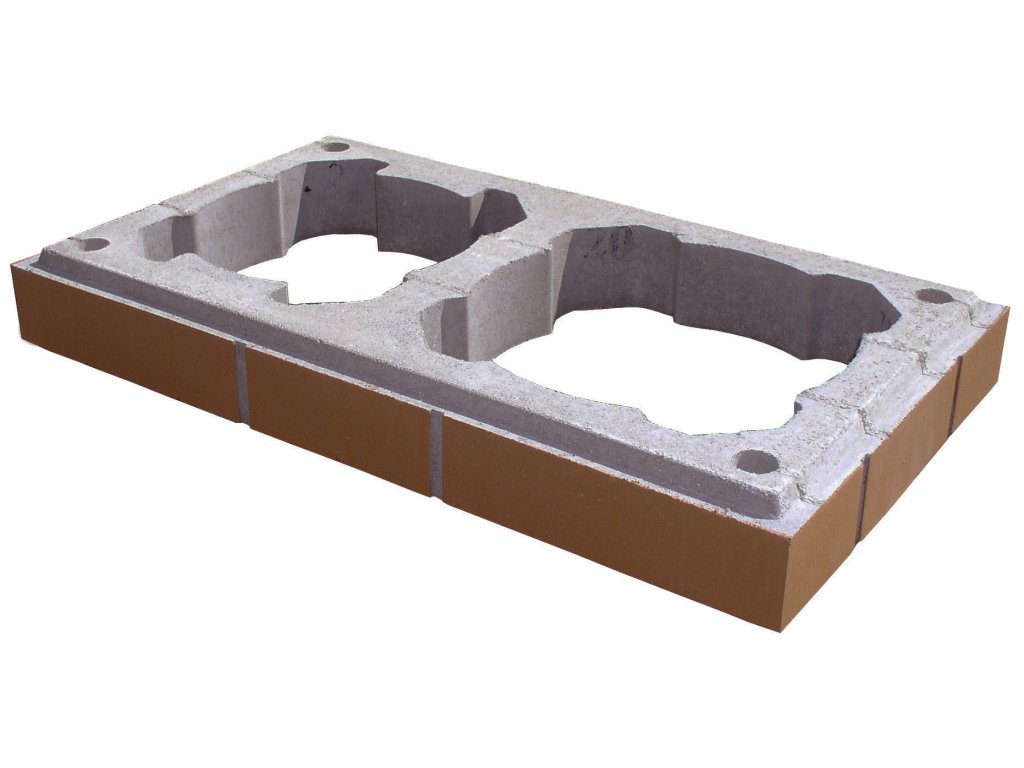

Komínová tvárnice SCHIEDEL UNI FINAL 1216 1820  hnědá 1 kód 51111220


Povrchová úprava 1 vzhledu hnědých cihel, dvou průduchového komínu SCHIEDEL UNI PLUS, bez větrací šachty, průměrů 120 až 180 mm a 180 nebo 200 mm, výška 7,5 cm.


Komínová tvárnice FINAL1 - dvouprůduchová


výška 75 mm


Komínová hlava SCHIEDEL UNI PLUS*** Final


Provedení komínové hlavy z betonových segmentů s povrchovou úpravou vzhledu hnědých cihel. Skladebná výška jednoho segmentu je 7,5 cm. Vyrábí se pro jednoprůduchové komíny do průměru 20 cm včetně varianty s přidruženou šachtou a postupně se zavádí i pro dvouprůduchové komíny. Základní dodávka se realizuje formou SADY na jedné paletě. Sada obsahuje díly pro kompletní 1,0 m výšky komína.


Pro základní statické zajištění slouží statická souprava 2x3 m dodávaná jako součást sady SCHIEDEL UNI PLUS*** FINAL. Nezkrácené výztužné tyče se zasunou do dvou úhlopříčně protilehlých armovacích otvorů a zalijí zálivkou podle montážního návodu. Tím dojde k propojení nadstřešní části z prvků SCHIEDEL UNI PLUS*** FINAL s komínovými tvárnicemi. Doporučený minimální způsob vyztužení nadstřešní části systému SCHIEDEL UNI PLUS*** PLUS v závislosti na výšce je uveden v samostatné tabulce statické zajištění.


Prvky SCHIEDEL UNI PLUS*** Final jsou vyrobeny z kvalitního hutného betonu o vysoké objemové hmotnosti. V případě, že konstrukce z těchto prvků prochází tepelně izolovaným stropem nebo podhledem, může vzniknout nežádoucí tepelný most. Tuto skutečnost je třeba zohlednit při návrhu i realizaci stavby. Doporučuje se proto založit první prvek SCHIEDEL UNI PLUS*** Final v nejvyšší možné úrovni (s ohledem na oplechování komína) nebo použít dodatečnou tepelnou izolaci v interiéru.


Oplechování komínu SCHIEDEL UNI PLUS z prvků SCHIEDEL UNI PLUS*** Final se provádí dle ČSN 73 3610. Dilatační lišta je stažena v rozích (falcováním apod.), není mechanicky kotvena do zdiva z prvků Final.
